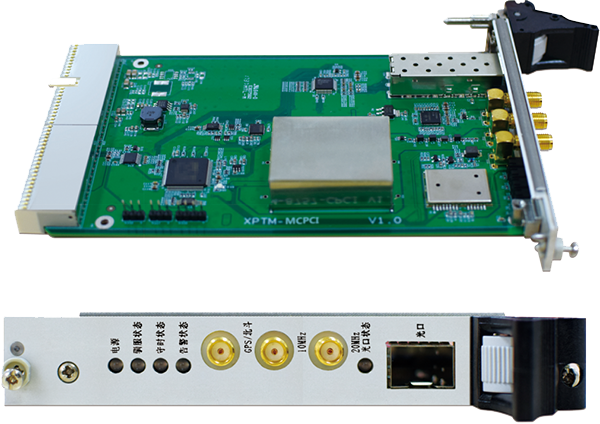

1 产品简介

XPTM-MCPCI是一款标准CPCI接口的高精度核心时频组件。产品以先进成熟的XPTM-M8757系列核心时频处理单元为硬件平台，以软时频®技术为核心，具备卫星高精度同步、高精度PTP、高精度保持、多功能时码输出等功能。

2.应用示意框图

3 功能特点

高精度

（1）高同步精度

无通信共视：峰峰值≤10ns

PTP同步：峰峰值≤1ns

（2）高守时精度

守时精度≤10μs/24h（驯服7天以上，恒温晶振）

可编程时间和频率

灵活可配（160KHz-200MHz）

1pps、npps、B(DC)独立延时可调

高稳低噪

综合产生高稳低噪频率源

1pps与时钟相位可调

1pps与时钟相位可调，调节分辨率≤50ps

1pps与时钟相位上电一致性≤50ps

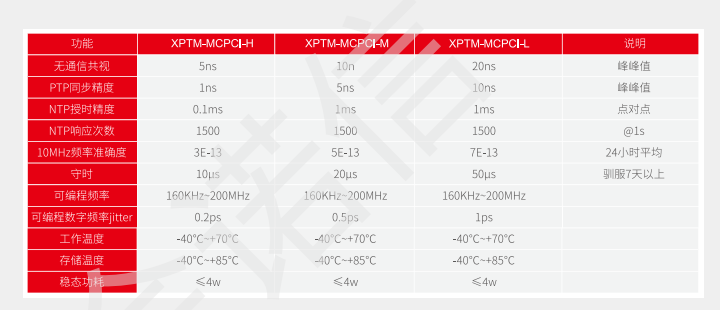

4 技术指标

5 封装尺寸

101 * 160 （mm）
